苹果公司本周上架的全新21.5寸iMac,配置相对上代可以说是全面升级。高达4K分辨率且更广色域的显示屏,搭载更快更强的处理器和显卡,还新加入了两个Thunderbolt 2接口,外媒评价,iMac还是目前最好的一体机,没有之一。现在就来探究2015 21.5寸iMac里面的黑科技。(来源:ifixit,翻译:91拆)


老规矩,拆解前先来看看2015 21.5寸 iMac的新变化:

英特尔 酷睿i5四核3.1GHz

8 GB 1867 MHz LPDDR3内存(4×2 GB)

英特尔Intel HD Graphics 6000显卡 / 英特尔 Iris Pro Graphics 6200 显卡

1 TB(5400转)硬盘,也可配置高达1 TB Fusion Drive或256 GB闪存

支持802.11ac Wi-Fi无线 + 蓝牙4.0

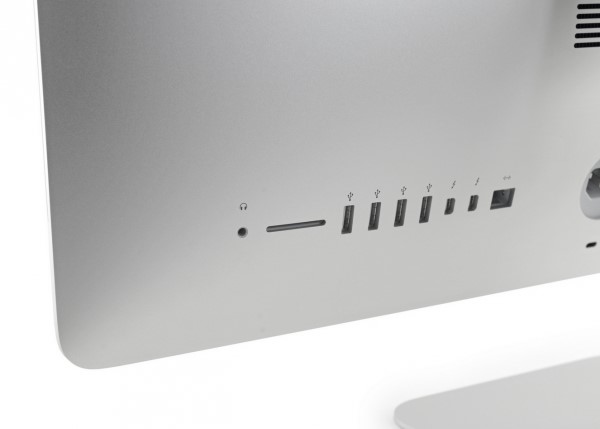

新版iMac背面接口有耳机插孔,SD卡槽、四个USB 3.0接口和网线接口,以及新增两个Thunderbolt 2接口。

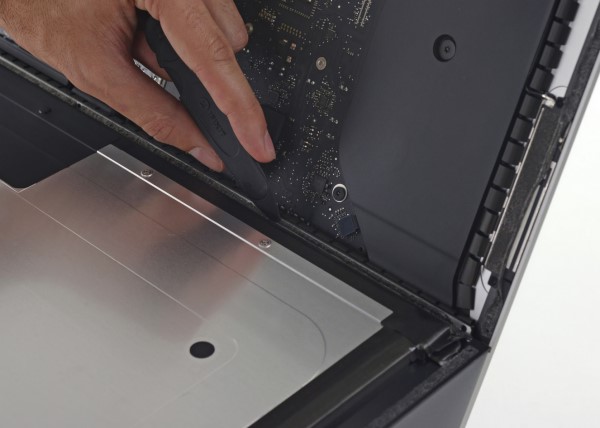

用iMac拆解专用工具,在屏幕面板边缝轻轻划过




很轻松就打开屏幕面板,仔细可以发现屏幕面板和后面板的边缝位置有粘合剂固定。


新版iMac这块高达4K分辨率的显示屏由LG代工生产


拿走金属挡板


和上代的iMac一样,显示屏都有自己独立的一套控制主板:

红色:德州仪器BUF16821可编程伽马电压发生器

橙色:Richtek RT8250同步降压转换器

黄色:ST Microelectronics 404RP K516

绿色:Winbond W25X20CL 2 MB 快闪记忆芯片


浅蓝:Parade DP627HDE DisplayPort LCD定时器

深蓝:德州仪器TPS54231降压转换器


紫色:德州仪器TPS65161偏置电源,用于TFT LCD面板




分别从后面板中拆除扬声器、硬盘和散热风扇,可以发现硬盘体积相比上代变得更加小巧。


拆除两颗螺丝,移掉固定天线的金属夹,并拔掉4条天线


将主板缓缓地从后壳里拿出


来看看这块主板的正面:

红色:英特尔SR26C酷睿i5-5250U处理器 主频2.70 GHz及英特尔HD Graphics 6000显卡

橙色:三星K4E6E304EE-EGCF 16GB LPDDR3 1867 MHz内存

黄色:博通BCM5776千兆以太网控制器

绿色:德州仪器LM4FS1EH SMC控制器

浅蓝:Adesto AT45DB021E 2 MB SPI串行闪存

深蓝:National Semiconductor 545AR6SU

紫色:Delta 8904C-F过滤器



而背面:

红色:英特尔DSL5520Thunderbolt 2控制器

橙色:Cirrus Logic 4208-CRZ音频控制器

黄色:MacronixMX25L6473E 64 MB 多功能I/O闪存

绿色:Vimicro VC0359 相机处理器

浅蓝:Intersil ISL62383CHRTZ电源控制器

深蓝:Intersil ISL95826


这块是新版iMac上的Airport卡


整台2015 21.5寸iMac拆解至此就结束,ifixit给出的维修难度是1分(10分满分为最容易维修)。要使用iMac专用拆解工具才可以分离显示屏和后面板。内存和CPU都焊死在主板上,想升级更换都难,显示屏的一体化增加了维修的成本。
