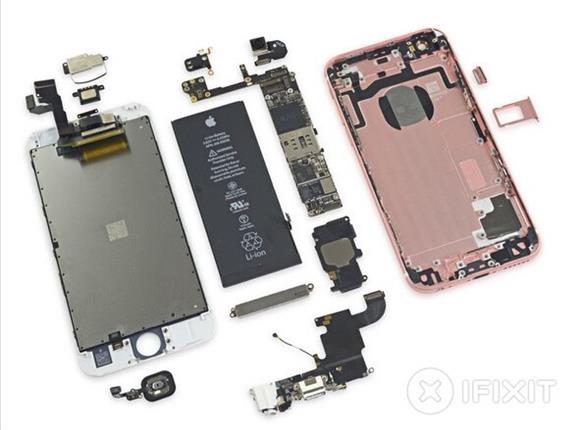

iPhone6s拆机维修图

很多用户对iPhone6s的内部构造非常感兴趣,小编下面就给大家带来iPhone6s详细拆机图解,希望大家可以喜欢。

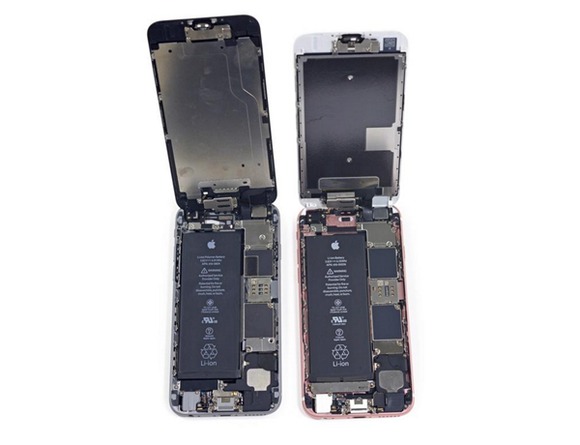

▲从掀开前面板的第一印象来看,iPhone 6s的内部机身布局与iPhone6高度相似,不过,从图中(左侧为iPhone 6、右侧为iPhone 6s) 可以看到,隶属于3D Touch一部分的Taptic Engine震动模块,被放置在电池下方,正是它挤占了电池的空间,使得iPhone 6s的电池电量从 1810mAh缩水到1715mAh。

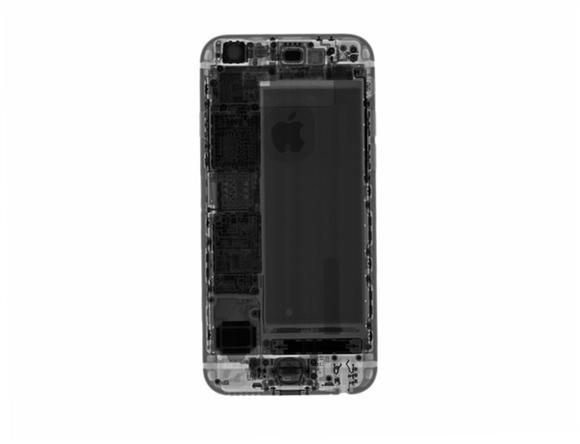

▲ iFixit使用X射线对iPhone 6s进行了检查,上面是iPhone 6s的“透视图”。





▲卸掉iPhone 6s底部接口两侧的螺丝之后,使用吸盘将iPhone 6s的前面板吸开,屏幕面板四周带有一圈胶条,iFixit称iPhone 6s的屏幕面板相比此前的iPhone6装配似乎稳固性上有所退步。

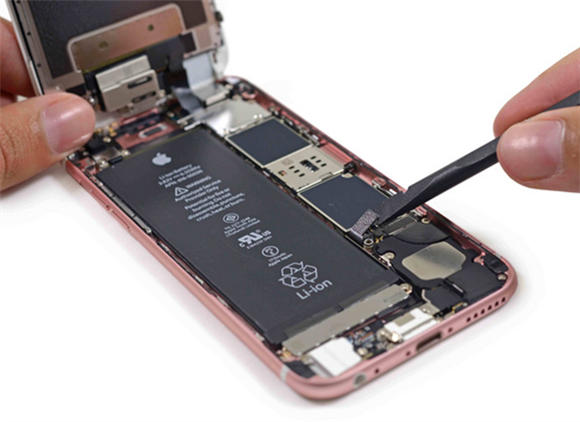

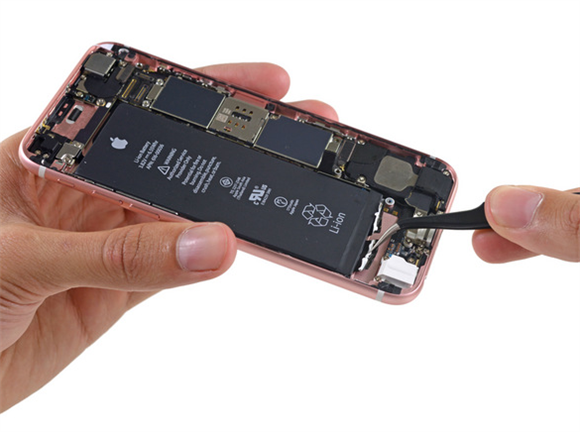

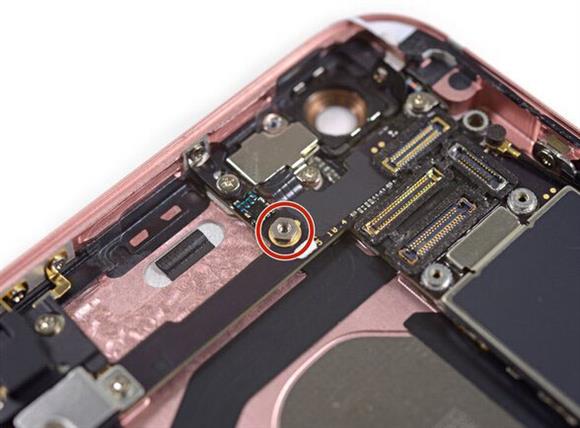

▲首先断开电池与主板之间的排线插头。

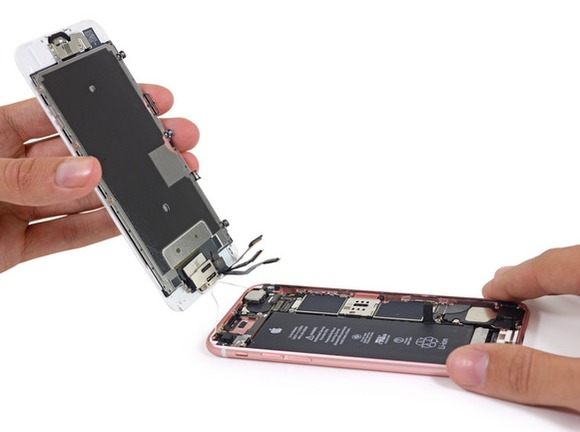

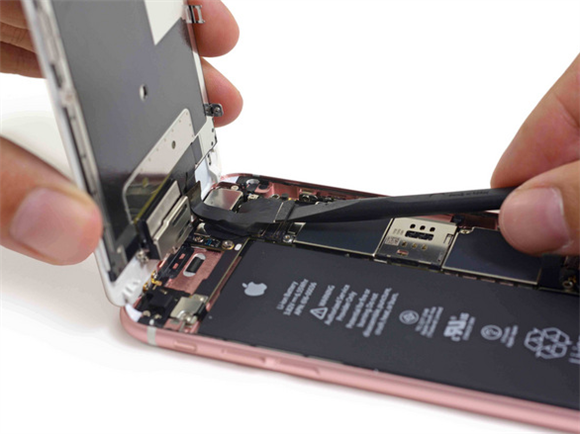

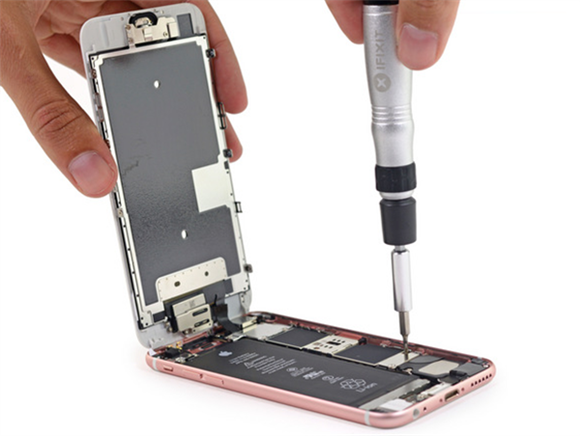

▲断开上方屏幕总成与主板之间的几个排线接口后,即可取下前面板,经过称量iPhone 6s的屏幕总成重量相比iPhone 6增加了15克,目前重量达到了60克。

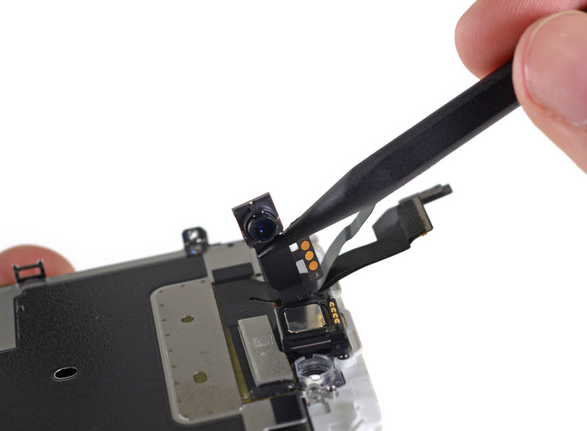

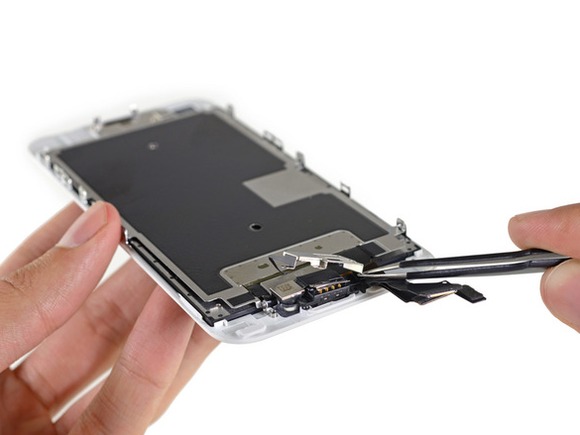

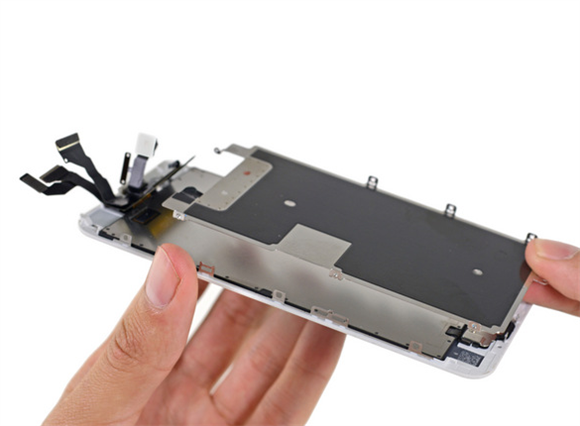

▲接下来来拆解下屏幕总成部分,首先拆下Home按键背面的金属加强支架,以及周边的扬声器等组件。

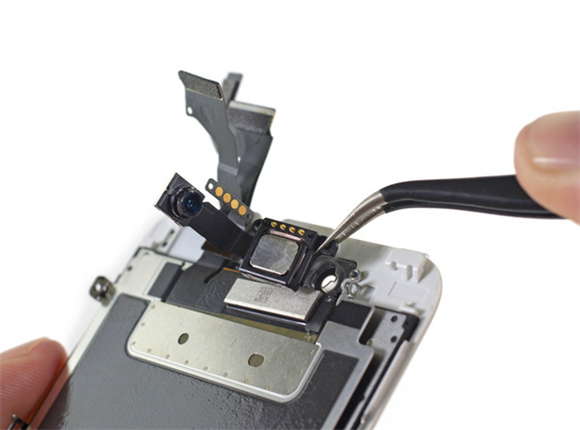

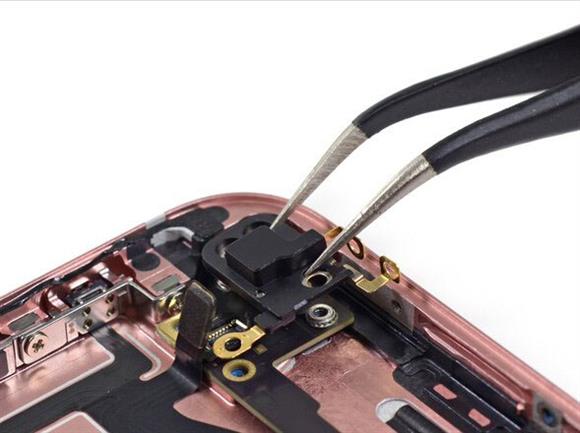

▲这个就是全新的500万像素前置摄像头,整体尺寸和iPhone 6上的120万像素摄像头体积相差无几。



▲现在拿掉Home按键,接下来我们将正式开始拆解iPhone 6s的3D Touch屏幕部分。

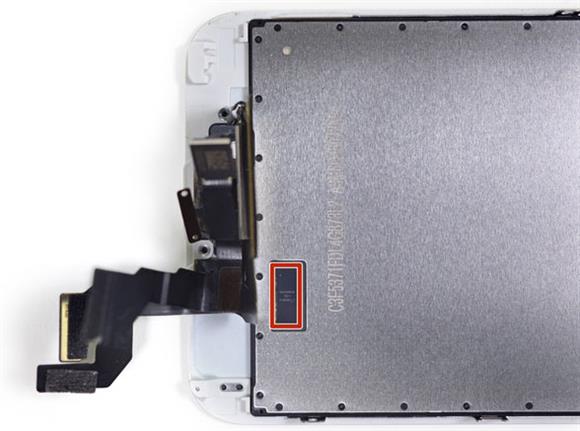

▲拿掉LCD屏幕面板背面的金属支架后,我们首次看到了iPhone 6s的3D Touch芯片,型号为343S00014。

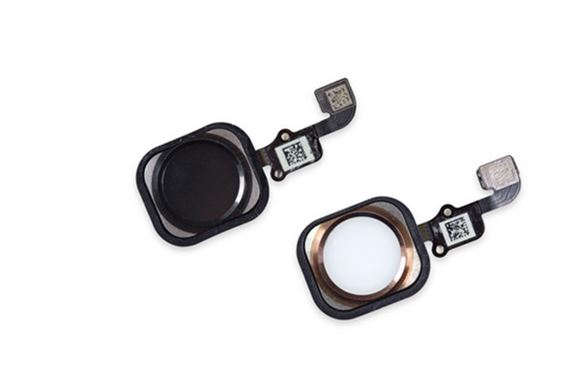

▲带有Touch ID的Home按键正反面,右下方为iPhone 6s,左上方为iPhone 6。

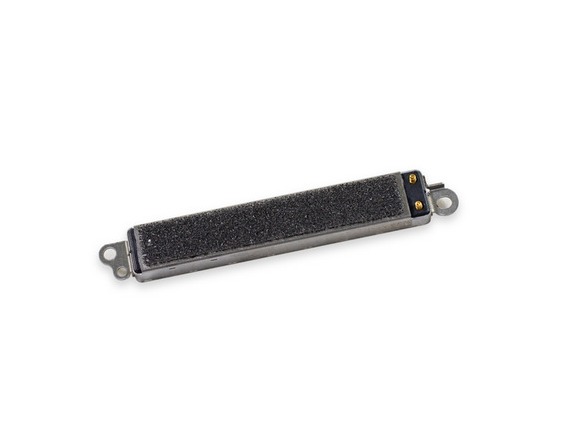

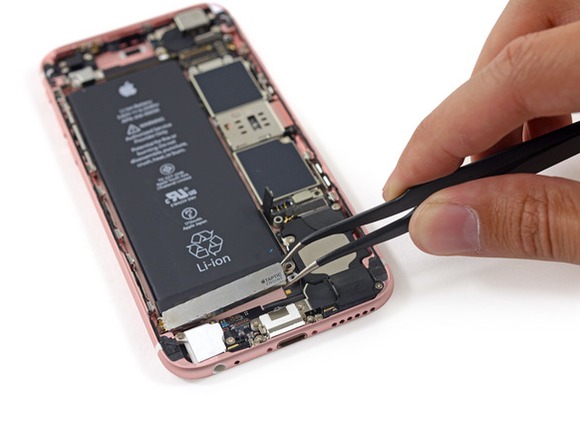

▲苹果iPhone 6s新增的Taptic Engine震动模块。

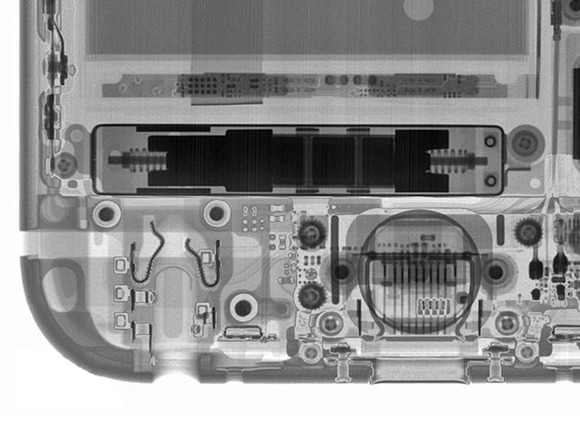

▲X射线下的Taptic Engine内部结构,与普通的震动马达不同,Taptic Engine只需一次振荡就可以达到峰值输出,能够发出类似敲击感的独特震动感受,该技术最早出现在苹果的Apple Watch上。

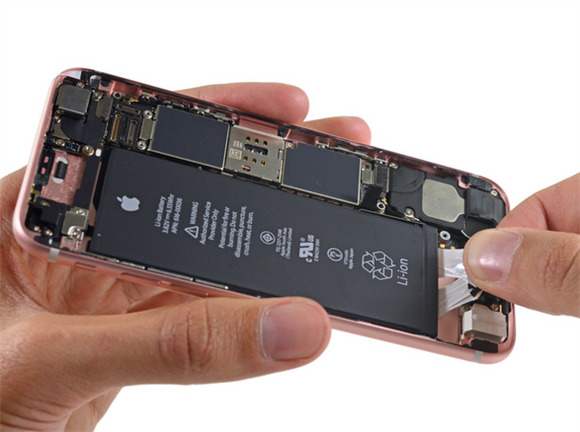

▲现在开始动手拆解电池,直接用力拉出电池底部的两个带有不干胶的标签即可取下电池,相当方便快捷。





▲苹果iPhone 6s的电池,电压为3.8V,6.55Whr,1715mAh,苹果表示它的3G通话时间可长达14小时,最长10天待机时间,和此前的 iPhone 6保持一致。

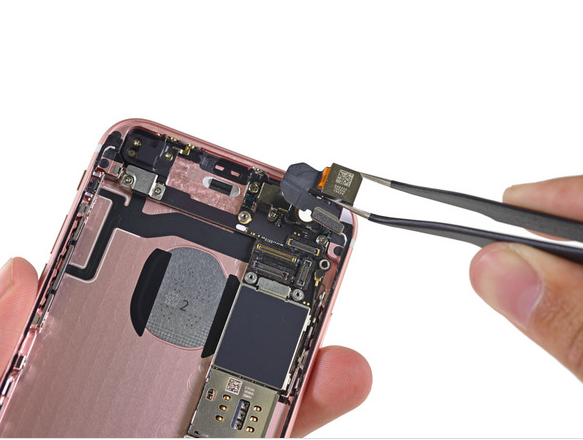

▲这就是苹果iPhone 6s全新的1200万像素iSight摄像头模组。






▲跟上代相同的天线模块

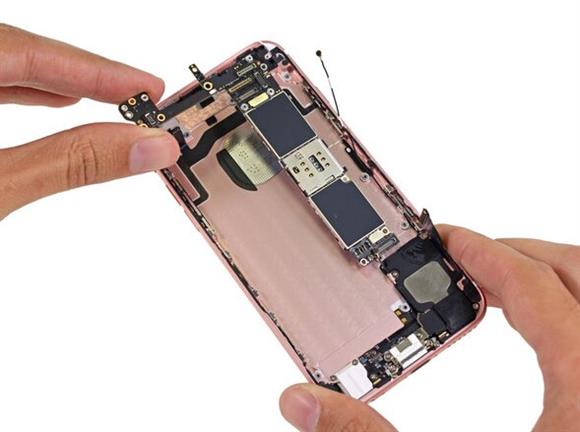

▲是时候看一下手机内部逻辑板上的芯片了

红色:苹果A9处理器+三星2GB LPDDR4 RAM

橘色:高通MDM9635M LTE Cat.6调制解调器

黄色:InvenSense(应盛美)MP67B六轴陀螺仪和加速计模块

绿色:Bosch Sensortec 3P7LA三轴加速度机

浅蓝色:TriQuint TQF6405功率放大器模块

蓝色:Skyworks SKY77812功率放大器模块

紫色:Avago AFEM-8030功率放大器模块


▲前面逻辑板上的另外两个芯片:57A6CVI和高通QFE1100包络跟踪集成电路


▲A9处理器的封装似乎比A8更大了


▲还有更多芯片!

红色:东芝THGBX5G7D2KLFXG 16GB 19nm NAND闪存

橘色:环隆电器339S00043 WiFi模块

黄色:NXP 66V10 NFC控制器

绿色:Apple/Dialog电源管理IC

浅蓝色:Apple/Cirrus Logic 338S00105音频IC

蓝色:高通PMD9635电源管理IC

紫色:Skyworks SKY77357功率放大器模块


▲逻辑板背面还有更多芯片:

红色:Murata 240前端模块

橘色:RF Micro Devices RF5150天线开关

黄色:NXP 1610A3

绿色:Apple/Cirrus Logic 338S1285音频IC

浅蓝色:德州仪器65730AOP电源管理IC

蓝色:高通WTR3925射频收发器
